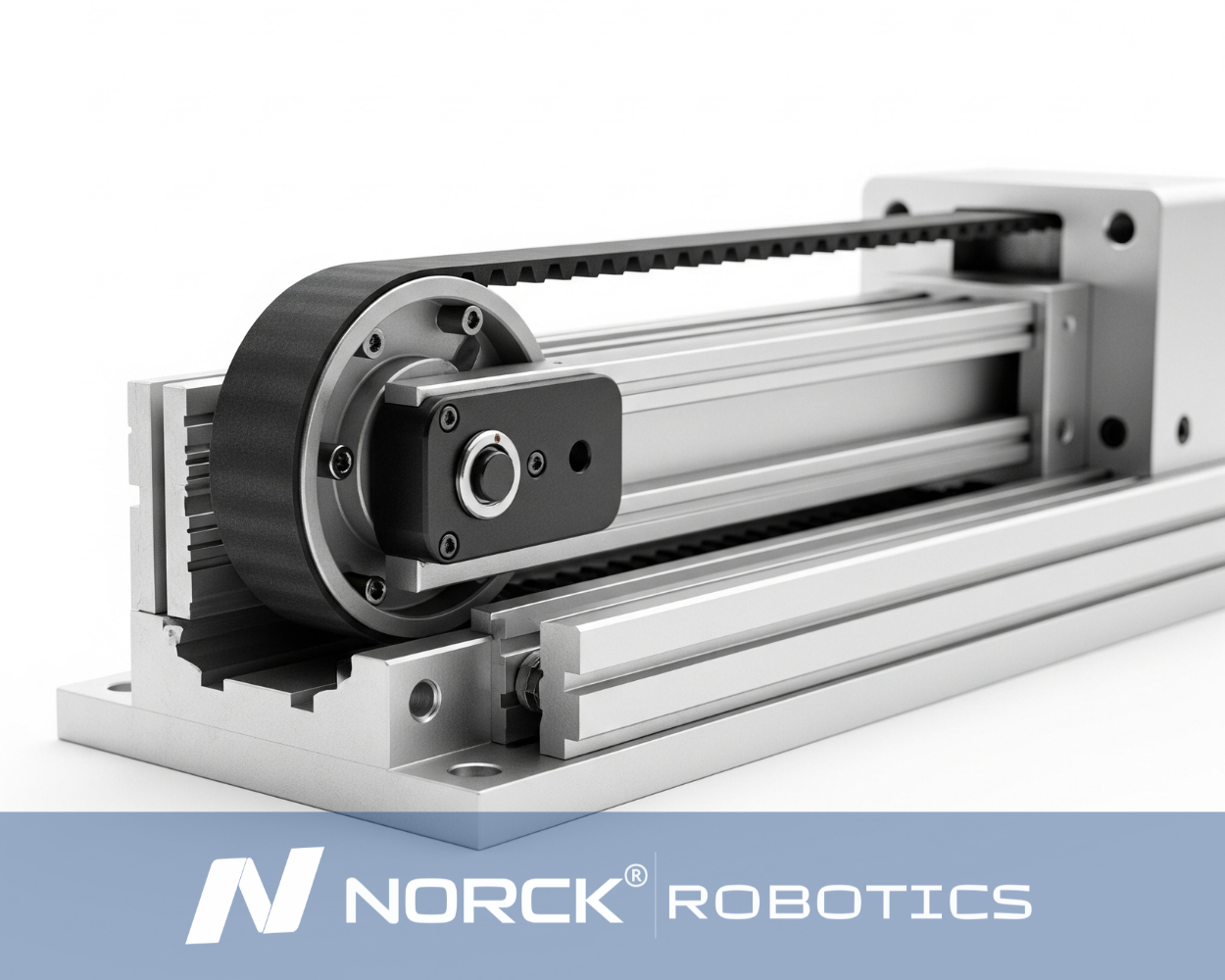

Modulo Lineare Azionato da Cinghia

Un modulo lineare a cinghia è un sistema di movimento lineare che utilizza un meccanismo a cinghia dentata e pulegge per convertire il movimento rotatorio in uno spostamento lineare rapido e fluido. È ampiamente utilizzato nelle applicazioni di automazione in cui velocità elevate, lunga corsa e convenienza economica sono più importanti rispetto a una precisione estrema o a una elevata capacità di carico.

Un attuatore lineare a cinghia è composto da una cinghia dentata rinforzata, pulegge motrici e folli, un sistema di guide lineari e un motore (servo o passo-passo). Quando il motore fa ruotare la puleggia motrice, la cinghia si muove lungo l’asse, trasportando il carrello o il carico lungo un percorso lineare controllato.

Un sistema di trasmissione a cinghia genera movimento lineare convertendo il movimento rotatorio di un motore in uno spostamento rettilineo. Questo sistema utilizza una cinghia continua ad anello, solitamente realizzata in gomma o materiale rinforzato, che scorre attorno ad almeno due pulegge: una collegata al motore e una o più pulegge folli.

Quando il motore ruota, mette in movimento la puleggia di trasmissione. Poiché la cinghia è avvolta attorno alla puleggia, si muove insieme ad essa. Se la cinghia è collegata a una parte mobile di un sistema, come una piattaforma o un carrello, questa viene trascinata lungo il percorso della cinghia, generando così un movimento lineare controllato.

Questo meccanismo è ampiamente utilizzato in stampanti 3D, macchine CNC e sistemi di trasporto grazie al suo funzionamento efficiente, relativamente silenzioso e fluido su distanze definite.

I sistemi a trasmissione a cinghia presentano diversi vantaggi distintivi, che ne spiegano l’ampio utilizzo in sistemi meccanici e di automazione:

1) Leggerezza:

In generale, i sistemi a cinghia sono più leggeri rispetto a quelli a ingranaggi o a catena. Le cinghie sono realizzate con materiali flessibili come gomma, poliuretano o compositi, contribuendo a ridurre il peso complessivo della macchina. Questo li rende ideali per applicazioni che richiedono leggerezza, come sistemi robotici o apparecchiature portatili.

2) Alta velocità:

I sistemi a cinghia possono operare a velocità elevate con vibrazioni e rumore ridotti. L’assenza di contatto metallo-metallo e il basso attrito consentono un funzionamento fluido anche ad alte velocità del motore, rendendoli ideali per applicazioni dinamiche come la stampa 3D e le linee di produzione automatizzate.

3) Lunga distanza di trasmissione:

Un ulteriore vantaggio è la capacità di trasmettere il movimento su distanze maggiori tra i componenti. A differenza degli ingranaggi, che richiedono accoppiamenti ravvicinati, i sistemi a cinghia funzionano efficacemente anche su lunghe distanze, offrendo maggiore flessibilità nella progettazione delle macchine e facilitando la realizzazione di sistemi modulari o di grandi dimensioni.

In termini di precisione, affidabilità e fluidità del movimento lineare, il design del Modulo Lineare Azionato a Cinghia sopra menzionato sarebbe appropriato per diverse applicazioni di automazione. Questo modulo è particolarmente vantaggioso per i seguenti utilizzi:

• Movimentazione e Trasporto di Materiali: Questo è perfetto per qualsiasi sistema che richiede il movimento di un prodotto o materiale da un punto a un altro lungo una linea di assemblaggio o produzione. Può trasportare carichi pesanti e funzionare ad alte velocità, rendendolo esattamente ciò che è necessario.
• Automazione della Confezione: Sono macchine meravigliose, in particolare per applicazioni di confezionamento automatico di pacchi o prodotti che attraversano le diverse fasi dell'intero processo di confezionamento.
• Sistemi Robotici: Questo design fornisce un movimento lineare fluido lungo un percorso specifico in cui i robot possono essere spostati in applicazioni robotiche. Ideale per applicazioni di prelievo e posizionamento, operazioni di assemblaggio o altri movimenti robotici in cui è richiesta la precisione.
• Apparecchiature di Test e Ispezione: Nelle stazioni di test dove le configurazioni automatiche devono posizionare parti o prodotti istantaneamente davanti a sensori o telecamere per l'ispezione, si ottengono accuratezza e ripetibilità.

• Automazione di Laboratorio: Il sistema potrebbe essere una nuova area completamente nuova della ricerca di laboratorio in cui il movimento di campioni o apparecchiature di test viene facilmente riposizionato come in un laboratorio automatizzato dove tutto è routine in termini di tempistica e coerenza.
• Macchine CNC: Gli attuatori lineari azionati a cinghia sono ampiamente utilizzati anche nei macchinari CNC, dove i movimenti precisi lungo una linea retta sono essenziali per processi di taglio, fresatura o foratura accurati.

Questo design fornisce una combinazione di durabilità, alta velocità e bassa manutenzione, rendendolo una soluzione versatile per molti settori che cercano soluzioni di automazione efficienti ed efficaci.

Quando si confrontano moduli lineari azionati a cinghia e sistemi azionati a vite, diventa evidente che alcune delle loro differenze principali risiedono nella capacità di carico e nella precisione.

Capacità di carico:

I moduli lineari azionati a cinghia solitamente funzionano con carichi leggeri o moderatamente pesanti, pertanto le loro capacità di carico tendono ad essere generalmente inferiori a quelle dei sistemi azionati a vite. Per queste applicazioni, rappresentano un vantaggio quando il peso non è una preoccupazione importante.

Al contrario, i sistemi azionati a vite sfruttano bene il vantaggio delle capacità di carico più elevate. In effetti, sono ben adatti alle applicazioni in cui i carichi vengono spostati con forza pesante e stabilità. L'azionamento a vite, con il suo vantaggio meccanico, consente di movimentare pesi molto più elevati e operare sotto stress tremendamente elevati.

Precisione:

Per quanto riguarda la precisione, i moduli lineari azionati a cinghia offrono una discreta accuratezza ma possono incontrare gioco dovuto all'elasticità della cinghia, che potrebbe subire qualche slittamento con carichi pesanti e alte velocità; eccellono in applicazioni dove la velocità è più importante del posizionamento ultra-preciso.

D'altra parte, i sistemi azionati a vite sono più accurati grazie alla loro connessione meccanica diretta tra vite e dado, che comporta un gioco trascurabile e un posizionamento costante. Poiché le macchine CNC e gli strumenti di misura ad alta precisione utilizzano questa accuratezza, sono stati consigliati per applicazioni che richiedono una precisione molto elevata.

Come regola generale, i moduli a cinghia possono muovere carichi più leggeri a velocità più elevate, mentre i moduli a vite forniscono prestazioni ottimali per applicazioni ad alto carico con migliore precisione. Ne consegue logicamente che la scelta migliore è richiesta dalle caratteristiche fisiche specifiche del caso particolare in questione, più in generale dal compito di automazione da eseguire, come velocità, carico e precisione.

• Spostamento ad alta velocità: Ideale per movimenti a lunga distanza, con accelerazione e decelerazione rapide.
• Bassa inerzia: Un sistema leggero migliora l'efficienza delle operazioni di prelievo, posizionamento e trasferimento.
• Manutenzione minima: La cinghia resistente e le guide a basso attrito minimizzano i tempi di fermo indesiderati.
• Consegna pronta all'applicazione: In Norck Robotics, garantiamo che ogni modulo lineare azionato a cinghia sia configurato e testato per una semplice integrazione nel vostro sistema di automazione.
• Funzionamento fluido e silenzioso: I sistemi a cinghia tesata consentono una riduzione del rumore e delle vibrazioni.
• Lunghezza e azionamento personalizzabili: Ogni attuatore lineare azionato a cinghia può essere configurato per una corsa specifica, un sistema di montaggio e un motore specifici.
