Attuatori lineari di precisione | Alta spinta, movimento fluido

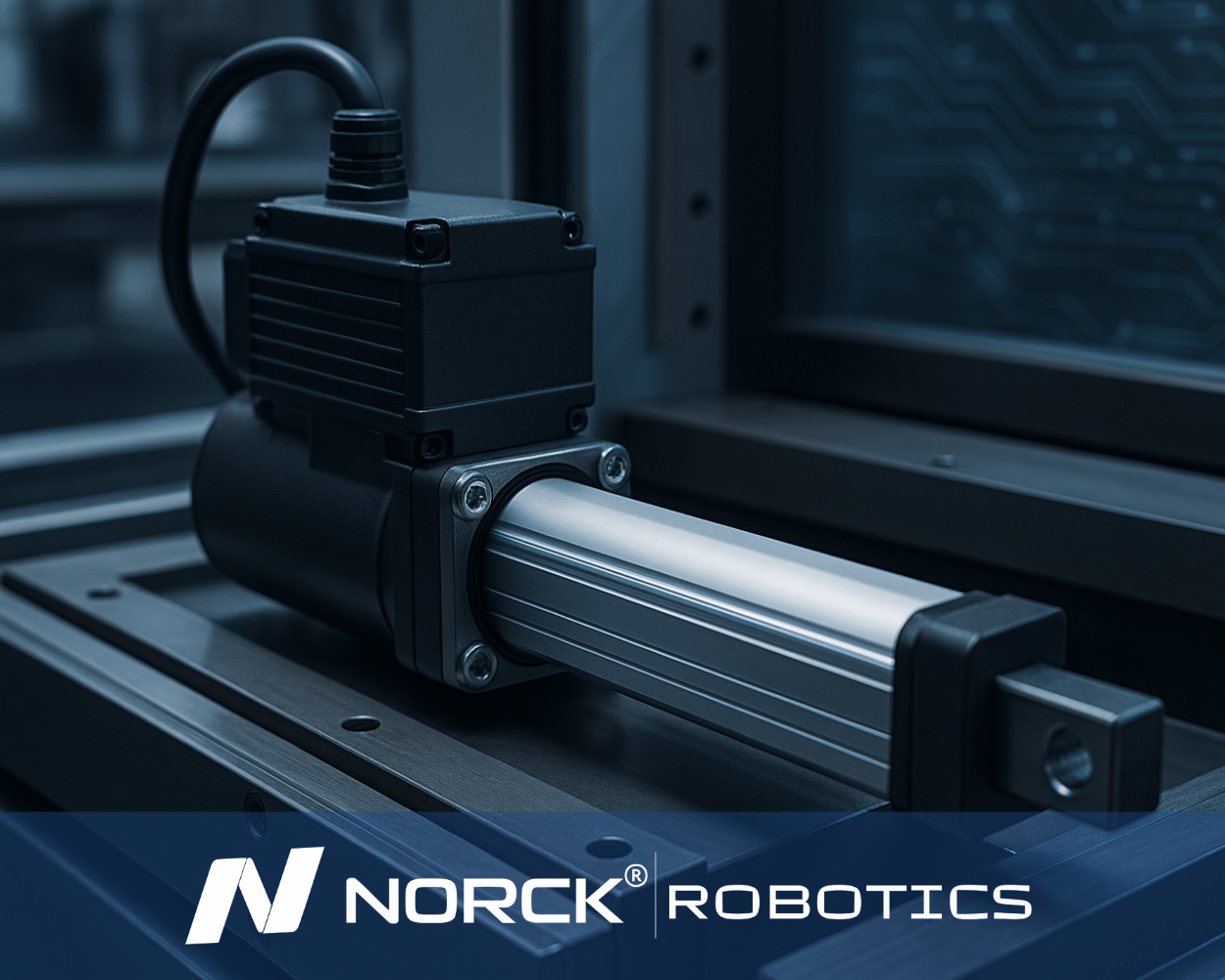

Un attuatore lineare converte una fonte di energia come elettricità, fluido pressurizzato o aria compressa in movimento rettilineo. Invece di ruotare un albero, spinge o tira lungo un unico asse. Questo rende un attuatore lineare di precisione ideale per applicazioni robotiche come sollevamento, serraggio, posizionamento e pressatura che richiedono un’accuratezza costante. Per applicazioni più impegnative, un attuatore lineare ad alta forza fornisce un’uscita lineare potente e controllata.

Perché i robot utilizzano attuatori lineari

• Il movimento lineare diretto migliora la precisione di posizionamento e riduce le perdite meccaniche

• I design compatti e sigillati si integrano facilmente in bracci robotici, pinze e dispositivi medicali

• Il feedback integrato digitale o analogico, come encoder o sensori Hall, consente il controllo in anello chiuso

• Molti modelli di attuatori lineari di precisione raggiungono una ripetibilità migliore di ±0,05 mm

La maggior parte delle unità elettriche abbina un motore a una vite di potenza:

1. Vite di comando: conveniente, attrito moderato, adatta a cicli di lavoro del 40–60 %.


2. Vite a ricircolo di sfere: le sfere ricircolanti riducono l'attrito → maggiore efficienza, maggiore durata.


3. Cinghia o cremagliera e pignone: corse più veloci su lunghe distanze, minore rigidità.


4. Motore lineare / bobina vocale: nessuna vite; spinta elettromagnetica diretta per movimenti ultra-fluidi a scala micrometrica.



Un dado si sposta lungo la vite (o il carrello lungo la guida), trasformando la coppia rotativa in spinta lineare. Gli interruttori di fine corsa integrati o i sensori magnetici arrestano il movimento ai limiti della corsa.

Vantaggi

• Precisione: risoluzione in micron con feedback dell'encoder.


• Integrazione: cablaggio semplice; librerie PLC o CANopen disponibili.


• Pulito e silenzioso: nessuna perdita idraulica, < 55 dB sulla maggior parte dei modelli elettrici.


• Manutenzione ridotta: cuscinetti sigillati; solo ingrassaggio periodico o rilubricazione della vite.



Svantaggi

• Limite di forza: i tipi elettrici raggiungono un massimo di ~10–15 kN; gli impianti idraulici vanno molto più in alto.


• Limiti di velocità: il passo della vite e il regime motore limitano i cicli veloci (~1 m s⁻¹ tipico).


• Costo: le unità elettriche di grado servo costano più inizialmente rispetto alla pneumatica.


• Sensibilità alla temperatura: la lubrificazione e l'elettronica necessitano di ridimensionamento al di sotto di −20 °C o al di sopra di +70 °C.

• Controllo della produzione end-to-end – CNC certificato ISO, anodizzazione e assemblaggio in camera pulita sotto lo stesso tetto


• Trattamenti anti-usura proprietari – aumentano la resistenza alla corrosione e all'abrasione per applicazioni con lavaggio, vuoto e alte temperature


• Precisione senza gioco – viti rettificate di precisione e cuscinetti precaricati per movimento fluido e privo di stick-slip


• Prestazioni configurabili – scegli corse, forze di uscita e pacchetti sensori personalizzati senza estendere i tempi di consegna


• Costi di ciclo di vita prevedibili – test accelerati del ciclo di vita e opzioni di monitoraggio delle condizioni riducono al minimo i tempi di inattività non pianificati


• Operazioni sostenibili – celle di lavorazione efficienti dal punto di vista energetico e imballaggi riciclabili riducono l'impronta del tuo progetto


• Rete di supporto globale – ingegneri applicativi e hub di ricambi in Nord America, Europa e Asia

1. Corsa: distanza di viaggio + margine di sicurezza (~10 %).


2. Forza / carico: forze statiche + dinamiche; includere fattore di sicurezza 25–50 %.


3. Velocità: cicli al minuto; verificare il passo della vite rispetto ai giri del motore.


4. Precisione e gioco: scegliere una vite a ricircolo di sfere o una guida lineare per < 0,02 mm di gioco.


5. Ciclo di lavoro: % del tempo sotto carico; influisce sulla durata del motore e della vite.


6. Ambiente: polvere, lavaggio ad acqua, radiazioni, temperature estreme.


7. Feedback e controllo: potenziometro analogico, encoder incrementale o encoder assoluto in base alle esigenze del sistema.


8. Alimentazione e interfaccia: 12 / 24 V CC, 48 V CC o alimentazione idraulica; verificare l'assorbimento di corrente e la compatibilità del controllore.
