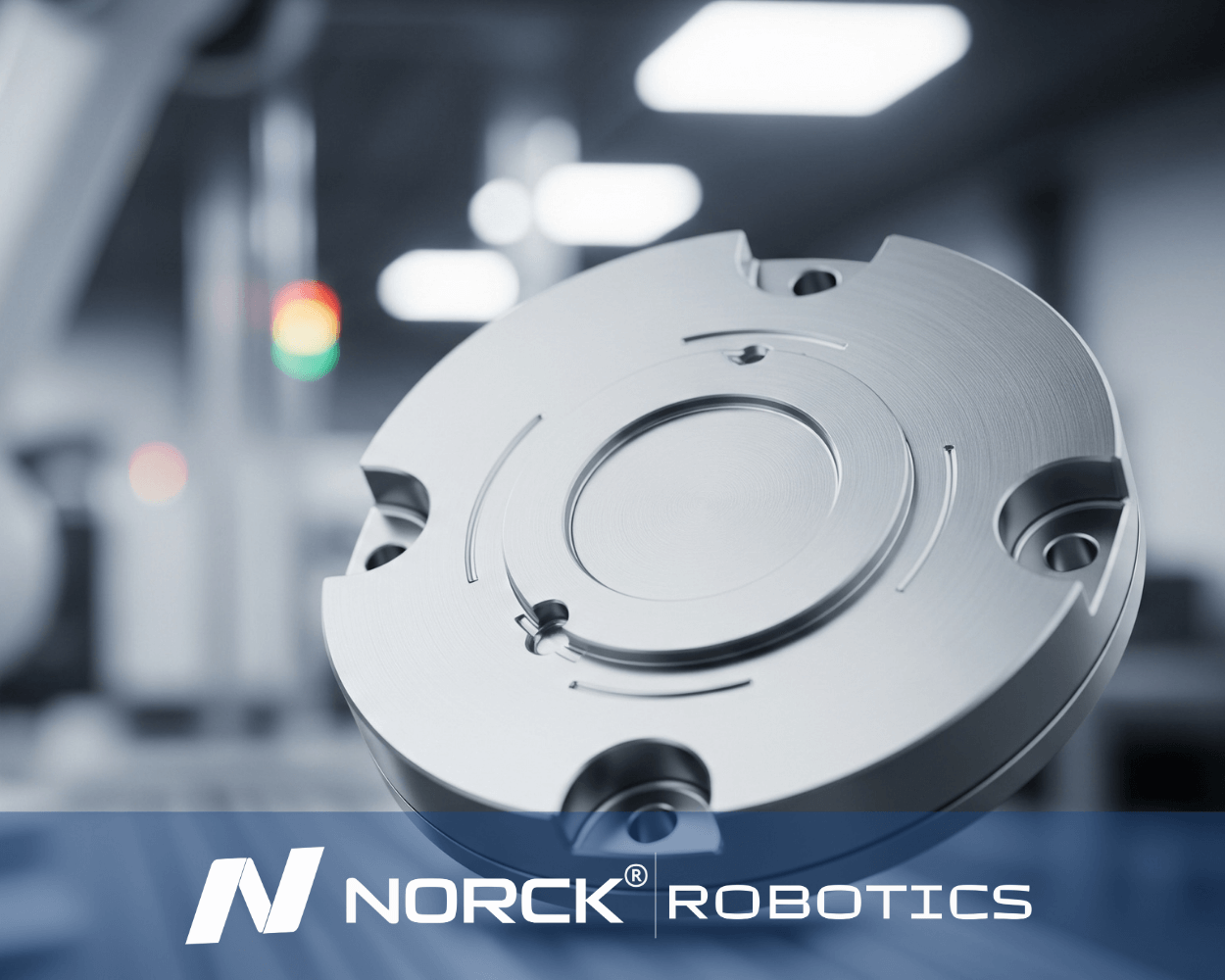

Sensori di forza/coppia

I sensori di forza/coppia sono dispositivi di misurazione di precisione utilizzati per rilevare e quantificare le forze e le coppie applicate a un oggetto su uno o più assi. Svolgono un ruolo critico nella robotica, nell'automazione e nella produzione avanzata, consentendo ai sistemi di rilevare le forze di interazione, migliorare l'accuratezza del controllo e garantire una collaborazione sicura tra uomo e macchina.

I sensori di forza e coppia sono dispositivi elettromeccanici che misurano le forze lineari (Fx, Fy, Fz) e le coppie rotazionali (Tx, Ty, Tz) che agiscono su un componente. Sono tipicamente installati tra un braccio robot e il suo organo terminale o integrati in macchine dove il feedback di forza in tempo reale è essenziale.

Questi sensori convertono i carichi meccanici in segnali elettrici utilizzando tecnologie come estensimetri, elementi piezoelettrici o rilevamento capacitivo, consentendo misurazioni precise e ripetibili.

I sensori dedicati di forza e coppia per applicazioni industriali sono fondamentali per fornire misurazioni in tempo reale di forza e coppia. Questi sensori permettono a macchine come bracci robotici, macchine CNC e sistemi di assemblaggio automatizzati di monitorare e controllare con precisione la coppia applicata in ogni momento.

Integrando sensori di forza/coppia, un sistema controllato in coppia può:

• Evitare serraggi eccessivi o insufficienti, garantendo precisione e sicurezza.
• Adattarsi rapidamente ad ambienti dinamici regolando la coppia in tempo reale sulla base del feedback.
• Migliorare la qualità dei processi produttivi grazie a un’applicazione della forza costante.
• Consentire operazioni sensibili, come in ambito medicale o elettronico, dove un’eccessiva forza potrebbe causare danni.
• In sintesi, i sensori di forza e coppia sono essenziali per garantire controllo, accuratezza ed efficienza nelle moderne applicazioni di controllo della coppia.

I sensori di forza/coppia sono più comunemente installati al polso o all'organo terminale di un braccio robotico o di un sistema di automazione. Queste posizioni funzionano bene perché il sensore misurerebbe le forze di interazione e le coppie direttamente tra l'utensile e l'oggetto o il suo ambiente.

Il montaggio al polso rende il feedback dei dati prezioso nel controllo dell'intero movimento dell'utensile e quindi nell'esecuzione di compiti come la levigatura, l'assemblaggio o il posizionamento preciso di un componente.

Se i sensori di forza/coppia sono montati all'organo terminale, forniscono i dati più localizzati, che sono critici per le applicazioni che richiedono sensibilità, come la presa delicata, il lavoro di inserimento o il rilevamento del contatto superficiale.

Posizionare il sensore in questi punti offre maggiore precisione, un migliore controllo della forza e flessibilità nel passaggio ad applicazioni nel mondo reale. Pertanto, un sensore di forza/coppia è considerato la spina dorsale dei sistemi di robotica, automazione e produzione avanzata.

La misurazione diretta della forza con sensori di forza/coppia migliora notevolmente la precisione del controllo della coppia fornendo dati online e altamente precisi sulle forze e le coppie effettivamente applicate nel sistema. A differenza dei sistemi basati su stima che si affidano alla corrente del motore o ad altre variabili indirette, le misurazioni dirette consentono regolazioni immediate nei momenti in cui le forze e le coppie interagiscono fisicamente con il mondo esterno.

Con i sensori di forza/coppia, i sistemi possono:

• Rispondere istantaneamente ai cambiamenti della forza applicata, evitando errori.
• Mantenere i livelli di coppia in modo coerente, anche se il carico o le condizioni di contatto cambiano.
• Evitare di danneggiare l'utensile, il pezzo o i materiali che richiedono considerazioni speciali a causa della forza applicata.
• Garantire la ripetibilità in compiti altamente precisi come l'assemblaggio, la lavorazione o la manipolazione robotica.

Per questo motivo, la misurazione diretta della forza con sensori di forza/coppia elimina le congetture, consentendo ai sistemi controllati da coppia di operare con gradi molto più elevati di precisione, affidabilità e sicurezza, soprattutto quando sono in gioco importanti questioni e vi è una certa complessità.

Il rilevamento diretto tramite sensori di forza/coppia è preferibile rispetto alla stima della coppia basata sulla corrente del motore quando precisione elevata, sicurezza e feedback in tempo reale sono fondamentali. Sebbene la stima tramite corrente possa fornire un’indicazione approssimativa della coppia, essa è spesso influenzata da fattori come attrito, gioco meccanico (backlash) e dinamiche del sistema, causando imprecisioni.

I sensori di forza/coppia sono la scelta migliore nelle seguenti situazioni:

• Lavori di assemblaggio di precisione, in cui il controllo accurato della forza è essenziale per il corretto posizionamento dei componenti;
• Manipolazione delicata di materiali fragili o applicazioni come la robotica chirurgica;
• Ambienti con elevata interazione di contatto, in cui il robot deve reagire a forze esterne imprevedibili;
• Produzione sensibile alla qualità, dove è necessario mantenere forza e coppia costanti per garantire l’integrità del prodotto;
• Collaborazione uomo-robot, in cui la sicurezza dipende dal rilevamento preciso del contatto e dei limiti di forza.

Misurando direttamente le forze e le coppie reali, i sensori di forza/coppia forniscono dati affidabili in tempo reale, migliorando le prestazioni di controllo e la sicurezza operativa, rendendoli componenti essenziali nei sistemi di automazione avanzata.

• Sensore di forza multi-asse: Misura forze e coppie sugli assi X, Y, Z e su tutti gli assi di rotazione, offrendoti una consapevolezza spaziale completa.
• Compatto e robusto: Progettato per funzionare in spazi ristretti mentre assorbe sovraccarichi e urti.
• Sensore di coppia robot ad alta precisione: Opzioni per lavori di precisione inclusi assemblaggio, lucidatura e navigazione chirurgica.
• Basso rumore del segnale: Risultati accurati, stabili e con minima deriva o latenza.

Questo è l'ingegneria applicativa di Norck Robotics. Abbiamo l'esperienza per aiutarti con il montaggio, la calibrazione e l'integrazione nel tuo sistema di controllo.
